Модульные торговые системы — это основа современного мерчандайзинга, позволяющая создавать функциональное и эстетичное пространство для любого бизнеса. Системы UNO, JOKER и MS, представленные в нашем каталоге в Воронеже, представляют собой универсальный набор хромированных труб и соединительной фурнитуры для сборки стеллажей, прилавков, стоек и витрин любой конфигурации. Отличие от готовой мебели — в абсолютной гибкости: вы сами определяете размеры, цвет покрытия (хром, окрашенные или оцинкованные варианты, с глянцевой или матовой поверхностью), конструкцию и тип будущего торгового оборудования. На основе этих компонентов создаются как стационарные, так и мобильные, а также сборные и складные решения, оптимально использующие каждый сантиметр площади вашего магазина, супермаркета, бутика, павильона, офиса, склада, архива, торгового зала, выставочного зала, галереи, салона красоты, или рабочего кабинета.
Основные виды (компоненты)
В зависимости от диаметра трубы, все комплектующие можно разделить на несколько линеек, каждая из которых предназначена для разных нагрузок и типов конструкций. Конструкции могут быть настенными, напольными, подвесными или потолочными.
| Тип системы | Диаметр трубы | Основное назначение | Особенности |
|---|---|---|---|
| UNO, JOKER, MS (труба 10 мм) | 10 мм | Создание легких конструкций: настольных витрин, подставок для бижутерии, сувениров, планшетов с информацией. | Минимальная нагрузка, изящный внешний вид. |
| UNO, JOKER, MS (труба 16 мм) | 16 мм | Сборка настенных и напольных стоек для легкой одежды, аксессуаров, головных уборов, а также небольших стеллажей для канцелярии. | Оптимальное соотношение легкости и прочности. |
| UNO, JOKER, MS (труба 25 мм) | 25 мм | Универсальный вариант для создания напольных вешал, средних стеллажей, прилавков, островных конструкций в магазинах одежды, обуви, косметики. | Наиболее популярный диаметр, выдерживает средние нагрузки. |
| UNO, JOKER, MS (труба 32 мм и 50 мм) | 32 мм, 50 мм | Конструирование тяжелых складских стеллажей, мощных стоек для стройматериалов, вешал для верхней одежды, опорных колонн для крупных конструкций. | Максимальная жесткость и грузоподъемность. |
Ключевые характеристики
-
Материал и покрытие: Высококачественная сталь с гальваническим хромированным покрытием. Доступны также оцинкованные и окрашенные варианты (порошковая краска, глянец или мат). Обеспечивает не только привлекательный блеск, но и надежную защиту от коррозии, долговечность и износостойкость.
-
Диаметр и толщина стенки трубы: Основные параметры, определяющие несущую способность. Для разных задач доступны трубы диаметром 10, 16, 25, 32 и 50 мм, с толщиной стенки от 0.6 до 1 мм. Это гарантирует прочность и устойчивость даже под тяжелыми и большегрузными товарами.
-

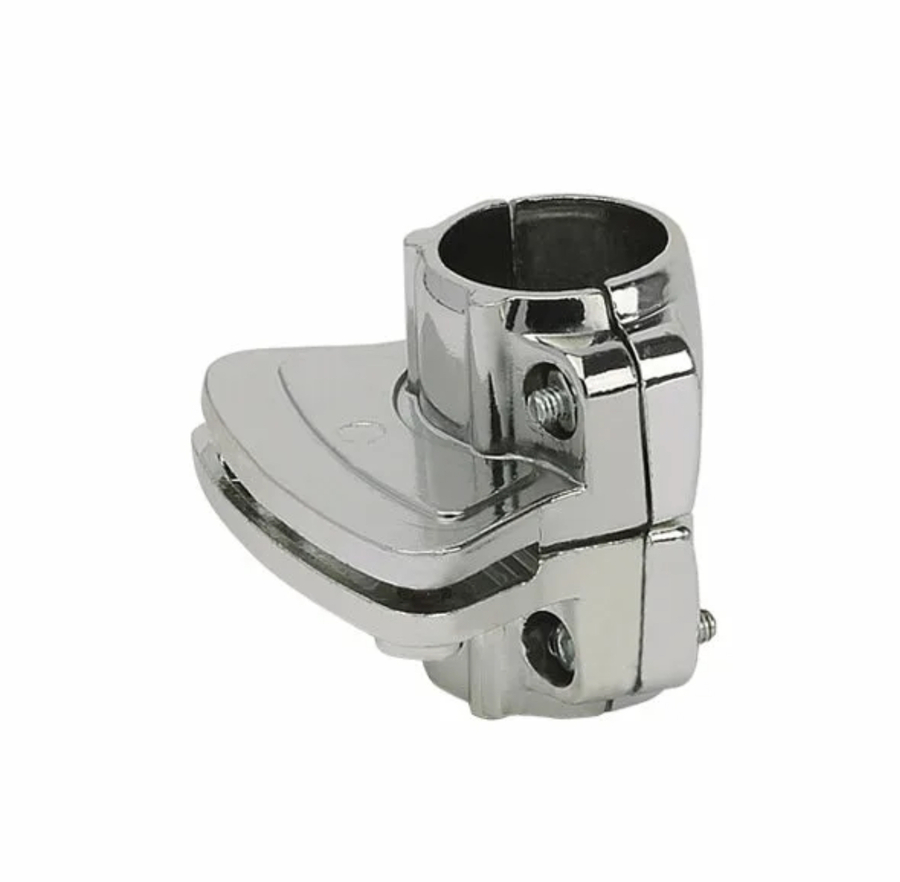

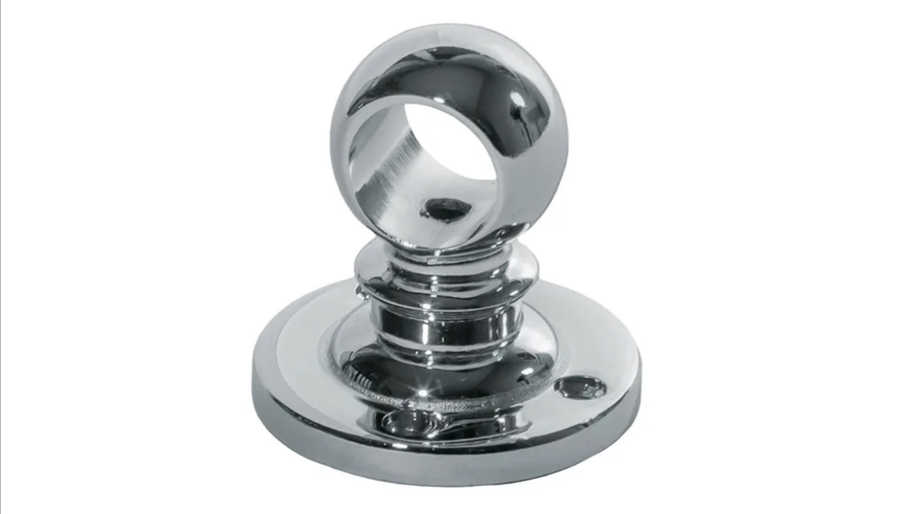

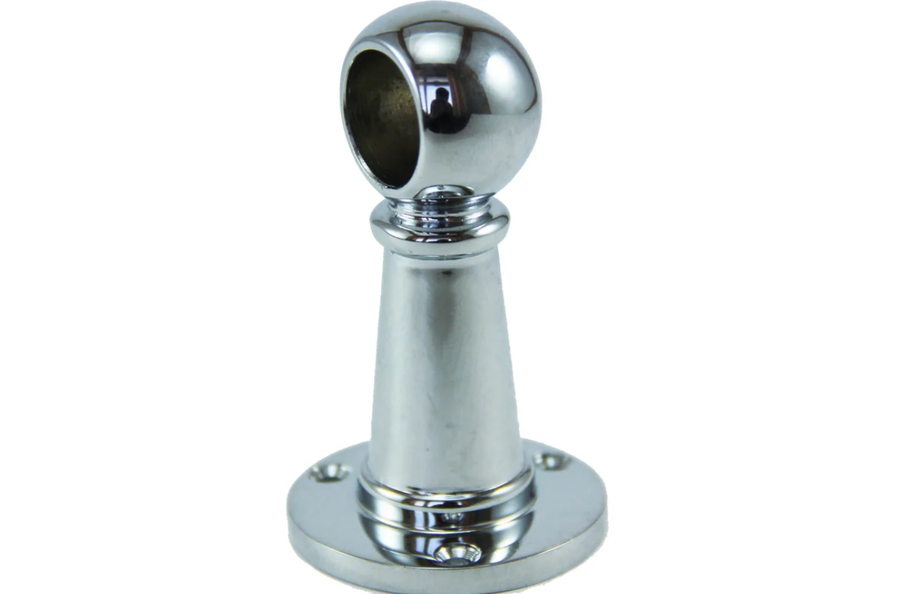

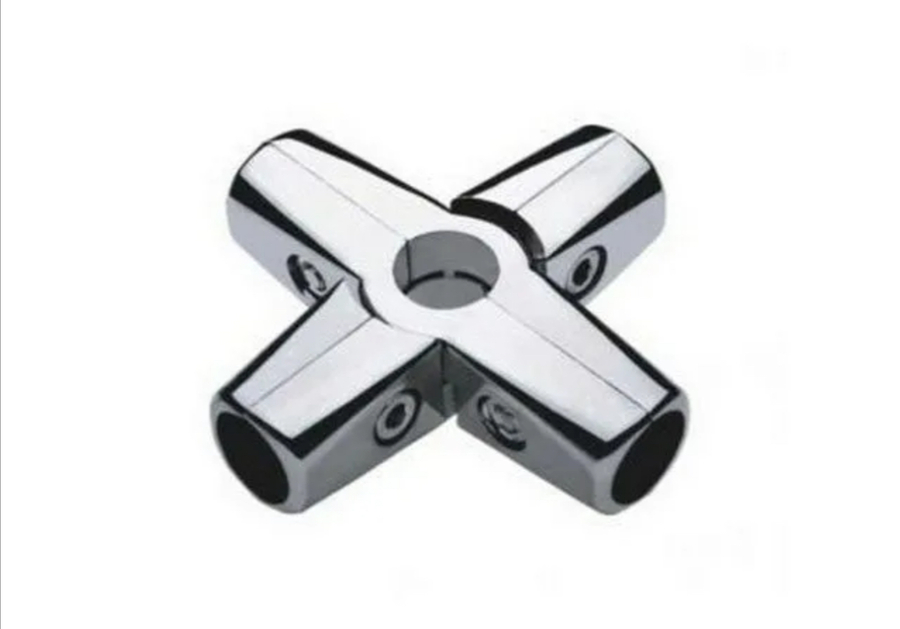

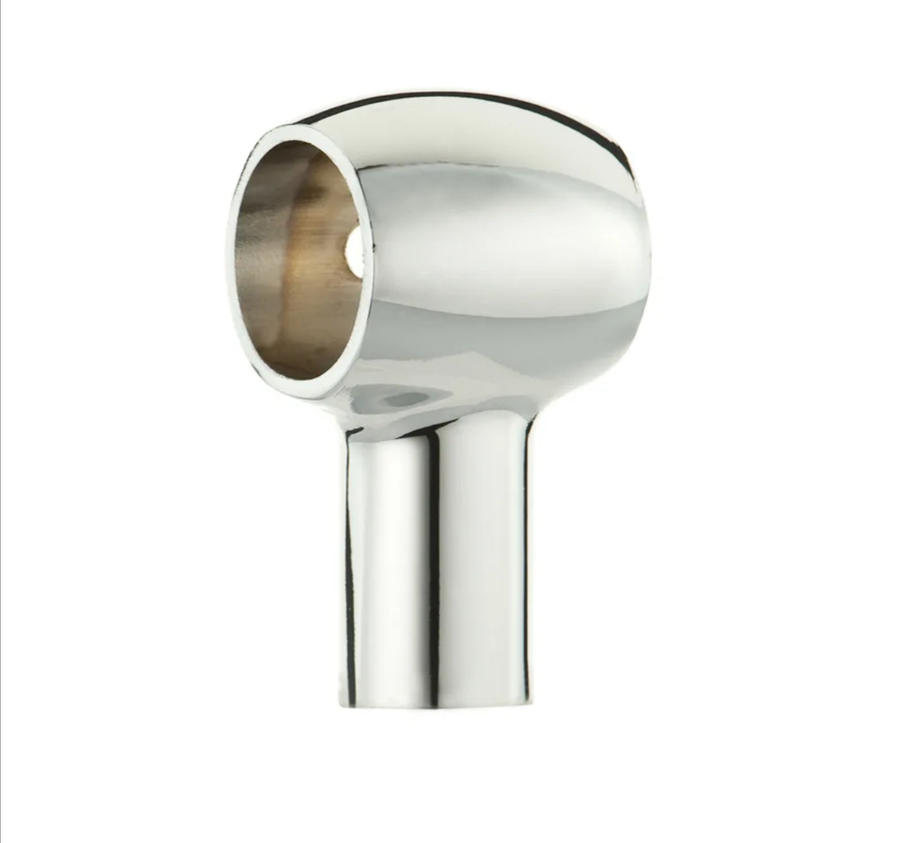

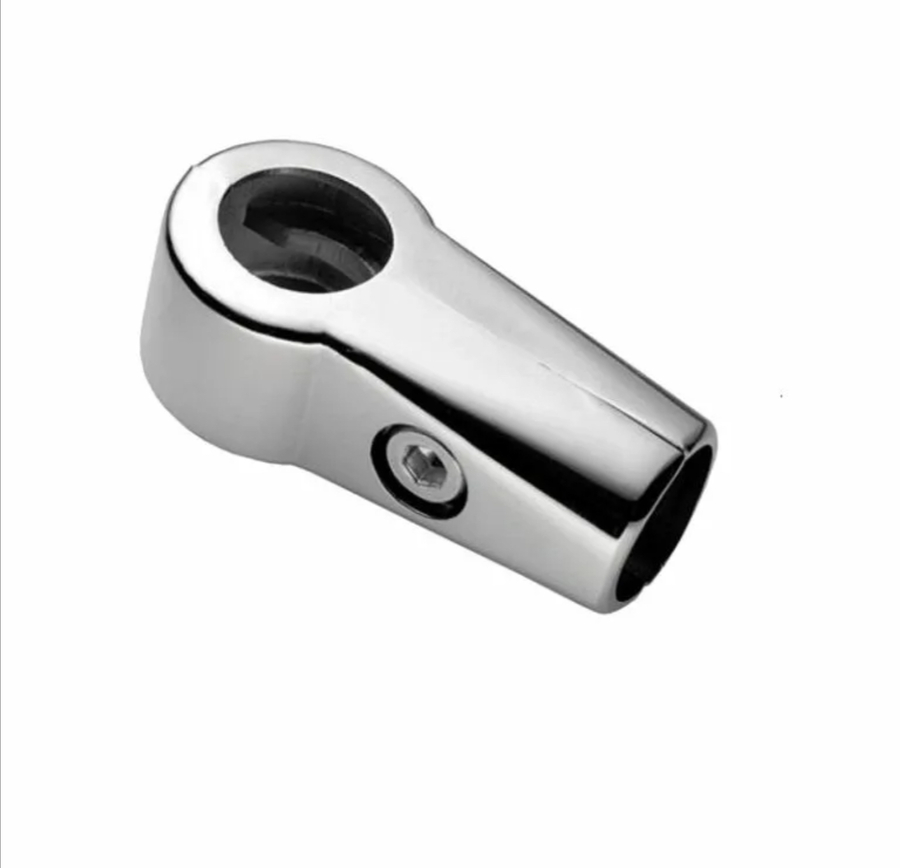

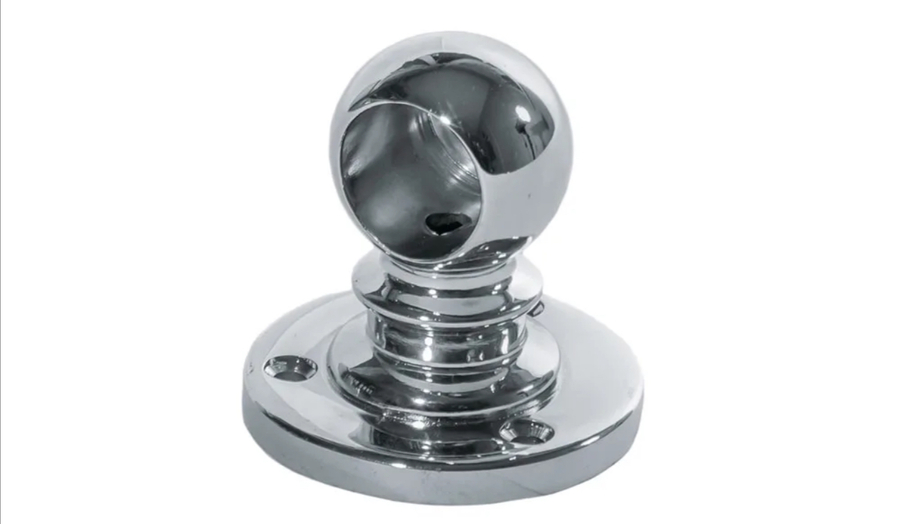

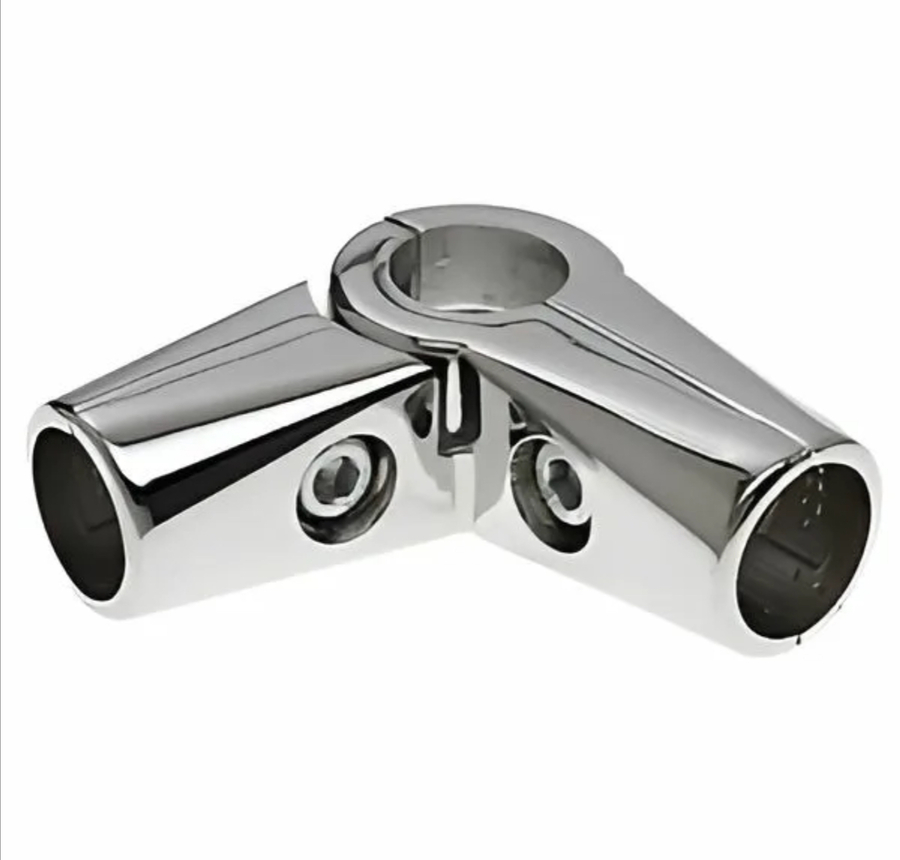

Универсальность соединителей: Фурнитура (фланцы, тройники, уголки, крестовины, соединители, а также различные фитинги) позволяет соединять трубы под любым углом, создавая как простые прямоугольные, так и сложные пространственные конструкции с любым сечением и формой (прямоугольной, квадратной, овал). Для фиксации используются винты, болты, шурупы, саморезы, конфирмат, шканты, гайки, хомуты, заклепки, дюбели, шпильки, прессшайбы и другие виды крепежа.
-
Простота сборки: Все соединения выполняются с помощью внутренних винтов или эксцентриков, что не требует сварки и позволяет собирать/разбирать конструкции многократно. Для работы достаточно базового инструмента: уровня, отвертки, трубореза, шестигранника.
-
Возможность интеграции дополнительных элементов: На базе каркаса можно устанавливать светодиодные ленты для освещения витрин, замки (врезные, накладные, с доводчиками) для запирающихся секций, декоративные заглушки, петли для дверей, ручки, газовые лифты, ролики и колеса для мобильности, а также другие механизмы и аксессуары для создания уникального наполнения торгового зала.
Рекомендации по применению
| Задача | Рекомендуемая система | Рекомендации по сборке |
|---|---|---|
| Сборка напольного вешала для легкой одежды в бутике | Труба 25 мм, фланцы напольные, кронштейны для плечиков (JOK 59) | Используйте фланцы для устойчивости. Для увеличения длины вешала примените соединитель труб (Jr-11.32). |
| Создание островного стеллажа в супермаркете | Труба 32 мм, фланцы, соединители 4-х труб (UNO 07) | Рассчитайте нагрузку на полку. Для тяжелых товаров (консервы, напитки) используйте трубу большего диаметра и усиленные крепежи (UNO-21). |
| Монтаж пристенной системы для выкладки товара в подсобке | Труба 25 мм или 32 мм, фланцы настенные (Z-002.50), держатели для полок (JOK 58) | Закрепите направляющие трубы на стенке с помощью фланцев. Установите держатели на нужной высоте и уложите полки (из ЛДСП, стекла, оргстекла или металлических сеток). |
| Изготовление стойки для информационных материалов в холле офиса | Труба 16 мм, фланцы, держатели сквозные (2854-10) | Соберите прямоугольную или П-образную конструкцию. Используйте держатели для фиксации прозрачных карманов для бумаг. |
| Организация мобильной тележки для товара на складе или в архиве | Труба 25 мм, фланцы, колеса мебельные | Установите в нижние фланцы поворотные ролики с резиновым покрытием. Это обеспечит бесшумное и легкое перемещение груза. |
| Создание выставочного стенда с подсветкой для галереи или выставочного зала | Труба 25 мм, соединители, фланцы | Соберите каркас нужной формы. Вдоль полок или за панелями закрепите светодиодные ленты, а для фиксации проводов используйте пластиковые скобы-клипсы. |
| Обустройство гардеробной комнаты, прихожей или примерочной | Труба 25 мм, штанги, полки, крючки | Соберите каркас с использованием опорных фланцев и консолей. Установите штанги для плечиков, полки для обуви и аксессуаров, а также крючки для сумок и зонтов. В примерочной можно добавить зеркало и сиденье. |
| Оснащение кухни, столовой или кабинета | Труба 25 мм, полки, столешницы, релинг | Создайте открытые стеллажи для посуды, подвесные полки, подставки для специй. Можно интегрировать столешницы из ЛДСП или массива для организации рабочей поверхности. |
| Оформление зоны ресепшн, кассы или зоны ожидания | Труба 25 мм и 16 мм, фланцы, столешницы | Соберите стойку администратора с каркасной основой. Добавьте выдвижные ящики на направляющих, установите замки и ручки. |
| Создание мебели для фитнес-клуба, спортзала или салона красоты | Труба 32 мм и 50 мм, усиленные фланцы | Сконструируйте стойки для инвентаря, скамьи для раздевалок, вешалки для одежды, стеллажи для косметики. Используйте большегрузные колеса для мобильных стоек. |
| Оборудование для уличной торговли или летней веранды | Труба 25 мм и 32 мм, фланцы, влагостойкие материалы | Применяйте оцинкованные трубы для защиты от коррозии. Соберите прилавок, стеллаж или навес для выкладки товаров на открытом воздухе. |
Сопутствующие материалы
| Категория | Для чего используется |
|---|---|
| Полки и столешницы (ЛДСП, ДСП, МДФ, ХДФ, фанера, массив, стекло, оргстекло, а также стеклянные и сетчатые варианты) | Основной элемент для размещения товара на собранном каркасе. Могут быть изготовлены под заказ с обработкой кромки (меламиновой, ПВХ, ABS). Для премиальных решений используется шпон. |
| Колеса и опоры (ролики, колеса, ножки) | Для придания мобильности стеллажам и стойкам, а также для регулировки высоты на неровном полу. |

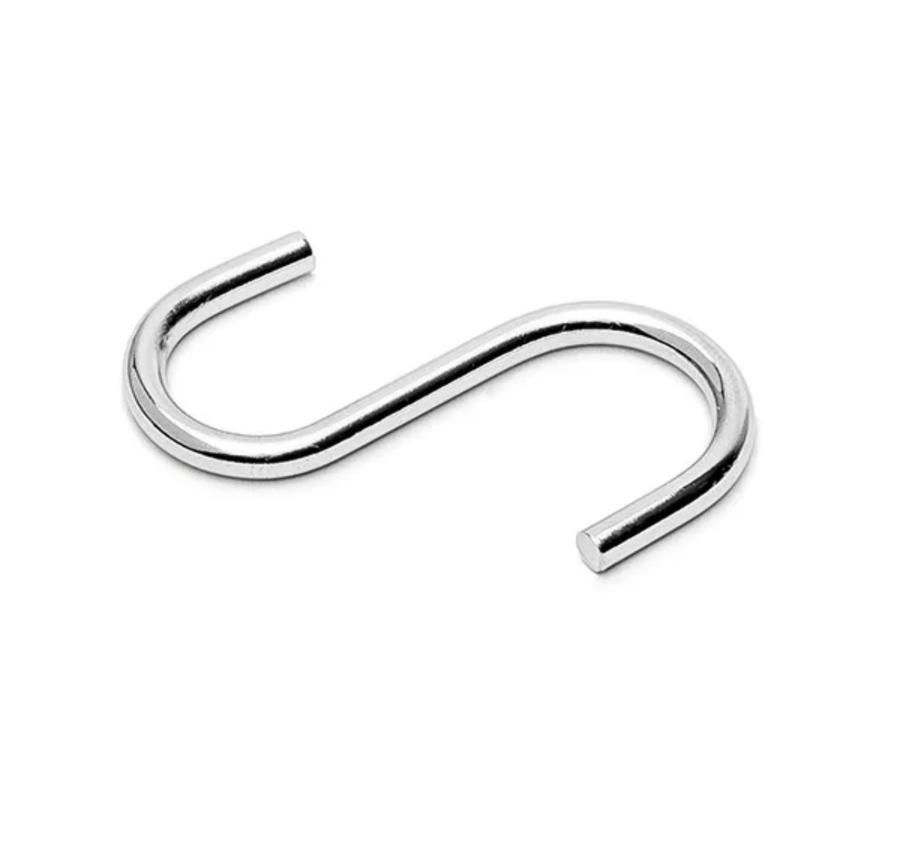

| Ценникодержатели, крючки, плечики | Для маркировки цен, выкладки товара (сумки, зонты, текстиль). |
| Крепеж и фурнитура (винты, болты, шурупы, гайки, шайбы, заклепки, дюбели, шпильки, конфирматы, шканты, стяжки, хомуты, скобы, а также различные фитинги) | Для надежной фиксации всех элементов конструкции. |
| Мебельная фурнитура (петли, направляющие, замки, ручки, доводчики, газовые лифты) | Для оснащения выдвижных ящиков, распашных дверей, запирающихся секций. |
| Декоративные и защитные элементы (заглушки, накладки, кант, кромка, силиконовые уплотнители, резиновые накладки, а также нейлоновые и полиуретановые вставки) | Для придания готовому изделию эстетичного вида и защиты от повреждений. |
| Инструмент (труборез, уровень, отвертка, шестигранник, сверло, ножницы по металлу) | Для самостоятельной сборки и подгонки элементов. |
Типичные ошибки при выборе и сборке
-
Неправильный расчет нагрузки. Использование трубы 16 мм для конструкции, на которую планируется ставить тяжелые коробки, приведет к деформации. Всегда соотносите диаметр трубы с ожидаемым весом.
-
Экономия на фурнитуре. Покупка дешевых, неоригинальных соединителей и фитингов может привести к тому, что конструкция будет шаткой и ненадежной.
-
Пренебрежение креплением к стене или полу. Высокие и узкие стойки (например, для рекламных материалов) могут опрокинуться. Обязательно используйте фланцы и фиксируйте их к поверхности с помощью дюбелей и шурупов.
-
Неправильная обрезка трубы. Неровный срез не позволит плотно соединить детали, что снизит прочность всего узла. Используйте труборез или ножовку с направляющей.
-
Забыли про заглушки. Открытые торцы труб выглядят неэстетично, могут травмировать персонал или покупателей, а также внутрь может попасть влага. Всегда закрывайте их пластиковыми заглушками.
-
Использование неподходящего крепежа. Применение обычных саморезов вместо конфирматов или шкантов для соединения деталей из ЛДСП может привести к разрушению материала.
-
Игнорирование регулировки. После сборки необходимо выровнять конструкцию по уровню, отрегулировать петли дверей и направляющие ящиков для плавного хода.
FAQ
-
В чем принципиальная разница между системами UNO, JOKER и MS?
Конструктивно они очень похожи и используют трубы одинаковых диаметров. Основные отличия могут заключаться в дизайне некоторых соединительных элементов (например, форма фланца, наличие ребер жесткости) и ассортименте специфической фурнитуры. Все три системы полностью совместимы друг с другом, что позволяет комбинировать их для достижения нужного результата. -
Какую трубу выбрать для обычного магазина одежды?
Оптимальным выбором будет труба диаметром 25 мм. Она достаточно прочна для создания напольных вешал и стоек с одеждой и при этом не выглядит громоздкой. Для настенных конструкций под легкие товары можно использовать трубу 16 мм. -
Нужно ли мне самому резать трубу?
Да, труба продается стандартной длины (обычно 3 метра). Вам потребуется самостоятельно отрезать ее до нужных размеров. Это легко сделать ножовкой по металлу или специальным труборезом. Чтобы получить ровный срез, используйте стусло. -
Как закрепить полку на такой стойке?
Для этого используются специальные держатели (кронштейны), которые фиксируются на вертикальных трубах с помощью винтов. На них сверху укладывается полка из ЛДСП, стекла, оргстекла или металлической сетки. Для тяжелых полок рекомендуется использовать по 4 держателя. -
Можно ли сделать из этих труб выдвижные ящики или установить подсветку?
Да, на базе каркаса можно смонтировать выдвижные ящики, используя стандартные мебельные направляющие, которые крепятся к трубам через специальные кронштейны. Для установки светодиодной подсветки предусмотрены пластиковые скобы и клипсы, фиксирующие ленту на трубе. Также можно установить петли для навесных дверец и оснастить их замками и доводчиками. -
Можно ли использовать эти системы для сборки мебели в стиле лофт?
Безусловно. Хромированные трубы — один из ключевых элементов стиля лофт. Вы можете собрать из них не только торговое оборудование, но и предметы интерьера: стеллажи для дома, журнальные столики, вешалки в прихожую, гардеробные системы, кухонные столешницы на опорах, стойки для барной зоны. В нашем каталоге представлен большой выбор фурнитуры для таких решений, включая консоли, опорные фланцы и штанги. -
Какие материалы лучше всего подходят для полок?
Выбор зависит от типа товара и дизайна. ЛДСП и МДФ — универсальный и экономичный вариант. Стекло и оргстекло придают легкость и визуально расширяют пространство. Металлические сетчатые полки идеальны для хранения товаров, требующих вентиляции. Массив и фанера используются для создания премиальной мебели, а шпон позволяет имитировать ценные породы дерева.
Заключение
Системы UNO, JOKER и MS — это универсальный конструктор для создания торгового, складского и выставочного оборудования. Многообразие хромированных труб и соединительной фурнитуры позволяет реализовать проекты любой сложности, от компактной настольной витрины до многосекционного складского стеллажа. В каталоге ТОРМАГ в Воронеже вы найдете все необходимые компоненты: трубы различных диаметров и толщины, фланцы, кронштейны, соединители, а также широкий ассортимент крепежа, мебельной фурнитуры и отделочных материалов. Изучайте новинки и хиты продаж, добавляйте понравившиеся товары в избранное по артикулу, чтобы собрать свой идеальный комплект или набор, и оформляйте заказ с доставкой.
