Овальная труба и фурнитура

Профильные сборно-разборные системы — это модульный конструктор для создания широкого спектра оборудования в розничной торговле, складской логистике и сфере услуг. Они представляют собой комплекты металлических профилей (труб) различного сечения и специализированной фурнитуры (соединителей, кронштейнов, крюков). Ценность системы заключается в адаптивности: из ограниченного набора компонентов можно собрать стеллажную систему, торговую стойку, вешало или элемент магазинного мерчендайзинга, точно соответствующий текущим потребностям по размерам, конфигурации и нагрузке. Правильный выбор компонентов напрямую влияет на прочность, внешний вид, скорость монтажа/демонтажа и общую экономическую эффективность оснащения. Данный гид предоставит структурированную информацию для формирования технического задания на подобные системы.

Функциональное назначение и решаемые задачи

1. Создание гибких и мобильных решений для мерчендайзинга: Быстрое изменение планировки торгового зала без капитальных работ за счет переконфигурации или переноса стоек и вешалов.

2. Оптимизация затрат на оснащение и логистику: Сокращение складских запасов готового оборудования за счет хранения унифицированных компонентов, которые могут быть использованы под разные нужды; снижение транспортных расходов за счет перевозки компактных деталей, а не громоздких конструкций.

3. Обеспечение модульности и масштабируемости оборудования: Поэтапное наращивание мощностей (например, стеллажных систем на складе) или изменение функционала (преобразование стойки в вешало) путем добавления или замены компонентов системы.

4. Реализация нестандартных проектных решений: Возможность сборки оборудования под индивидуальные размеры помещения, сложную геометрию или специфичные выставочные задачи, где типовые модели не подходят.

Профессиональная классификация и типы оборудования

По типу и форме основного профиля (трубы)

• Овальный профиль: Характеризуется эстетичным видом и обтекаемой формой, что повышает безопасность в торговом зале (меньше острых углов). Часто используется для стоек одежды, вешалов, элементов оформления в ритейле. Имеет две основные плоскости для крепления фурнитуры.

• Круглый профиль: Классическое решение с равномерным распределением нагрузки. Обладает высокой универсальностью и прочностью. Широко применяется в складских стеллажах, каркасах тележек, промышленных конструкциях.

• Квадратный и прямоугольный профиль: Обеспечивают максимальную жесткость и площадь контакта с соединительными элементами. Используются для сборки ответственных несущих конструкций, основ для прилавков, тяжелых стеллажных систем. Крепление фурнитуры возможно с нескольких сторон.

По сфере применения и специализации

• Системы для розничной торговли: Акцент на эстетике отделки (хромирование, окраска в RAL), фурнитуре для демонстрации товара (крючки для одежды, держатели для ценников, полкодержатели). Профили, как правило, среднего сечения.

• Системы для складской логистики: Акцент на максимальной грузоподъемности, долговечности и стандартизации. Профили крупного сечения (часто квадратные), фурнитура усиленная (кронштейны для балок, стяжки). Отделка может быть упрощенной.

• Системы для сферы услуг и офисов: Компромисс между внешним видом и функциональностью. Используются для создания стоек ресепшен, офисных перегородок, элементов хранения в барах, вешалов в гардеробных.

По ключевым материалам изготовления и отделке

• Материал профиля: Углеродистая сталь (Ст3) — основа для большинства систем, обеспечивающая прочность и низкую стоимость. Нержавеющая сталь (AISI 304) — для environments с повышенными требованиями к гигиене (пищевое производство, мокрые зоны) или дизайну. Алюминиевые сплавы — для облегченных мобильных конструкций, где критична легкость.

• Тип отделки (покрытия): Порошковое полимерное покрытие — стандарт для большинства задач, обеспечивает устойчивость к коррозии, механическим воздействиям и широкую палитру цветов (включая RAL). Гальваническое покрытие (хром, цинк) — часто применяется для декоративных элементов в торговом оборудовании или для базовой антикоррозионной защиты бюджетных складских систем.

• Материал фурнитуры: Стальное литье или штамповка (максимальная нагрузка), ударопрочный пластик (для декоративных или легких элементов).

Детальный разбор технических параметров выбора

Базовые и геометрические параметры

• Габариты профиля: Диаметр или сечение (например, Ø25мм, 40x40мм, 30x50мм) и толщина стенки (0.8мм, 1.2мм, 1.5мм, 2.0мм). Толщина стенки — ключевой параметр прочности.

• Длина профиля: Стандартные длины (1м, 2м, 3м) и возможность порезки под размер.

• Грузоподъемность (несущая способность): Определяется для каждого типа соединения (кронштейна) и профиля. Указывается в кг на точку крепления или на секцию. Критически важный параметр для ТЗ.

• Вес системы: Влияет на мобильность и требования к несущей способности пола (для складских высоких конструкций).

Эксплуатационные характеристики

• Сопротивление статическим и динамическим нагрузкам: Способность выдерживать постоянный вес товара и вибрации (например, от вилочных погрузчиков).

• Ресурс циклов сборки-разборки: Качество резьбовых соединений и прочность фурнитуры определяют, сколько раз конструкцию можно пересобрать без потери надежности.

• Устойчивость к внешней среде: Для влажных помещений или уличного использования (террасы кафе) требуется нержавеющая сталь или покрытие повышенного класса стойкости.

Параметры безопасности и эргономики

• Устойчивость конструкции: Зависит от правильного расчета конфигурации, использования штанг/распорок и качества соединений. Для высоких или нагруженных стоек обязательна проверка на опрокидывание.

• Безопасность кромок и соединительных элементов: Отсутствие острых незакрытых краев, особенно в торговых залах.

• Эргономика доступа: При проектировании стеллажей или вешалов учитываются антропометрические данные для комфортной работы персонала и доступности товара для клиентов.

Требования к установке и интеграции

• Инструмент для монтажа: Большинство систем собирается с помощью стандартного ручного инструмента (шестигранники, отвертки). Важно уточнить комплектацию.

• Крепление к полу/стене: Необходимость и тип анкерного крепления для обеспечения устойчивости высоких стеллажей или стоек.

• Совместимость компонентов: В рамках одной системы профили и фурнитура должны быть совместимы по размеру и типу замка/соединения.

Нормативная база и стандарты соответствия

Прямых обязательных нормативных документов (как для средств измерений) для сборных профильных систем не существует. Однако их проектирование и применение регламентируется общими стандартами безопасности и строительными нормами:

1. ГОСТ Р 55525-2013 «Стеллажи сборно-разборные. Общие технические условия»: Ключевой стандарт для складских стеллажных систем, устанавливающий требования к прочности, устойчивости, нагрузкам, маркировке и методам испытаний.

2. Технические условия (ТУ) производителя: Являются основным документом, определяющим параметры конкретной системы. В ТЗ необходимо требовать предоставления ТУ и протоколов испытаний на нагрузку.

3. Требования охраны труда: Конструкции на рабочих местах должны соответствовать общим принципам безопасности, изложенным в Трудовом кодексе РФ и отраслевых правилах (исключение травмоопасных элементов).

4. Пожарная безопасность: Материалы покрытий (порошковые краски, пластик) должны иметь соответствующие сертификаты пожарной безопасности.

Рекомендации по подбору для типовых бизнес-кейсов

Кейс 1: Сеть магазинов одежды среднего ценового сегмента.

• Задача: Оснащение торгового зала мобильными вешалами и стойками, которые можно еженедельно переставлять под новые коллекции.

• Ключевые требования: Эстетика, легкость переконфигурации, безопасность для покупателей, наличие разнообразных типов крючков для одежды.

• Рекомендуемый тип: Система на основе овального или круглого хромированного профиля среднего диаметра (25-30мм) с порошковым покрытием. Фурнитура — быстросъемные соединения и пластиковые наконечники.

• Обоснование: Овальный профиль более безопасен и эстетичен. Хромирование соответствует дизайну магазина. Быстросъемные соединения позволяют оперативно менять конфигурацию.

Кейс 2: Складской комплекс фулфилмента.

• Задача: Организация зоны временного хранения и сортировки входящих товаров разнородной номенклатуры.

• Ключевые требования: Максимальная грузоподъемность, стандартизация, возможность быстрой сборки силами собственных сотрудников, низкая удельная стоимость.

• Рекомендуемый тип: Система на основе квадратного стального профиля с толщиной стенки от 1.5мм и порошковым покрытием. Фурнитура — усиленные стальные кронштейны под балки и стяжные болты.

• Обоснование: Квадратный профиль обеспечивает максимальную жесткость и площадь крепления. Усиленная фурнитура гарантирует несущую способность. Порошковое покрытие защищает от коррозии в условиях склада.

Кейс 3: Кафе-пекарня с торговлей навынос.

• Задача: Создание компактной стойки-ресепшен для расчета гостей и выдачи заказов, а также стоек для мерчандайзинга.

• Ключевые требования: Компактность, устойчивость к частой влажной уборке, современный внешний вид.

• Рекомендуемый тип: Комбинированная система. Каркас стойки — из квадратного профиля с покрытием в цвет RAL. Элементы демонстрации (полки, держатели) — на овальном или круглом профиле из нержавеющей стали AISI 304.

• Обоснование: Квадратный профиль дает жесткость каркасу. Нержавеющая сталь в зоне контакта с продуктами и влагой отвечает санитарным требованиям и долговечна.

Сопутствующее оборудование, аксессуары и комплексные решения

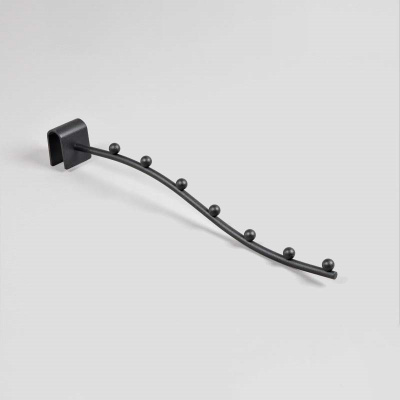

• Навесные элементы: Полки (сетчатые, деревянные, стеклянные), корзины, крючки различных форм (плечики, S-образные, грибки), держатели для ценников, светодиодные линейки для подсветки.

• Элементы интеграции и безопасности: Кабельные каналы для прокладки проводки к светильникам или POS-терминалам, защитные заглушки на торцы профилей, анкерные крепления для фиксации к полу.

• Инструмент: Специализированные ключи для сборки (часто поставляются в комплекте), тележки для транспортировки длинномерных профилей.

• Комплексные решения: Готовые типовые проекты сборки конкретных объектов (например, «стойка ресепшен из профиля 40x40») со списком всех необходимых компонентов (профили, фурнитура, крепеж).

Выбор профильной системы — это инвестиция в гибкость бизнес-пространства. Оптимальное решение лежит не в поиске универсального, а в точном соответствии технических параметров системы (тип профиля, толщина металла, тип фурнитуры) конкретным эксплуатационным задачам, нагрузкам и условиям среды. Формирование корректного ТЗ на основе классификации и параметров, рассмотренных выше, позволит поставщику предложить максимально эффективное и безопасное решение, а бизнесу — избежать ошибок, ведущих к перерасходу бюджета или преждевременному выходу оборудования из строя.
